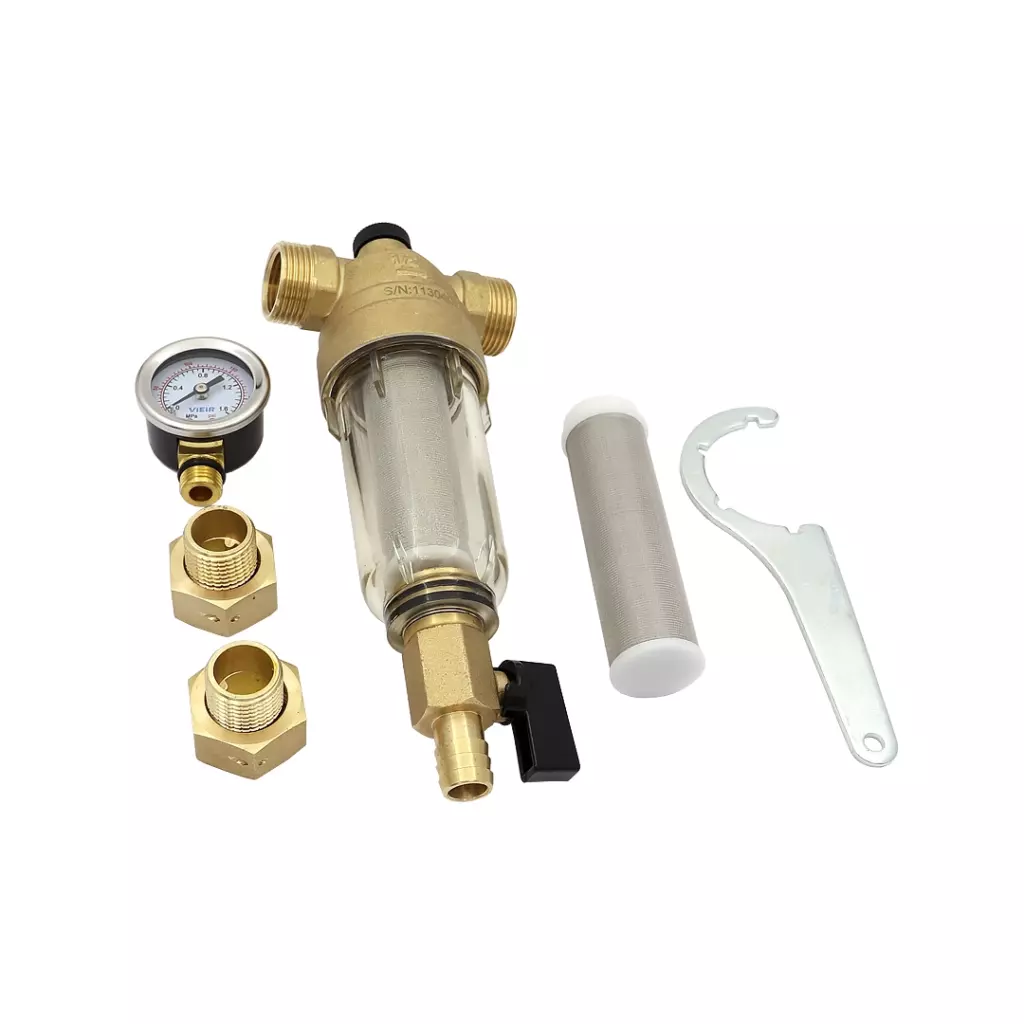

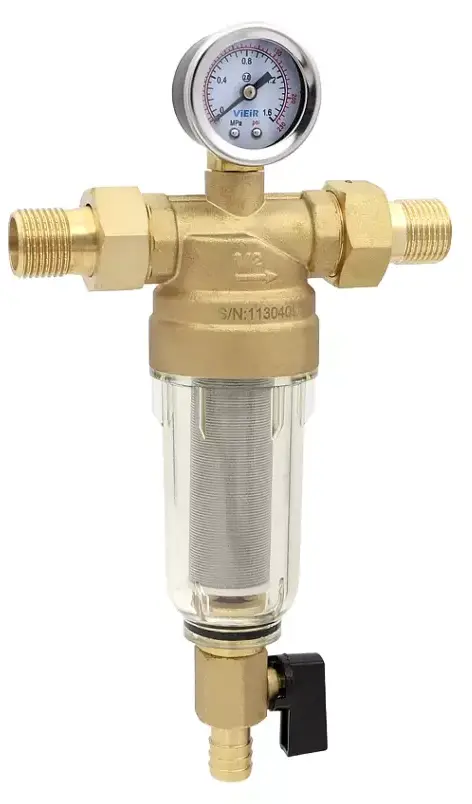

Самопромывной фильтр VIEIR 1" с манометром стекло (1/8)

Артикул: JC156

2 757 руб./шт

Много

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

Технический паспорт самопромывных фильтров ViEiR

Описание

Фильтр промывной применяется для очистки потока жидкости от нерастворимых механических примесей в системах трубопроводов горячей и холодной воды, сжатого воздуха, масла и жидких углеводородов при температуре транспортируемой среды до 110°C и давлении до 16 бар.

Фильтр может применяться на технологических трубопроводах, транспортирующих жидкости, не агрессивные к материалам изделия.

Особенности конструкции

Двухступенчатая очистка (1000 мкм и 100 мкм), что увеличивает межпромывочный интервал.
Дренажный кран со штуцером под шланг позволяет осуществлять как прямую, так и обратную промывку фильтра.
Манометр-индикатор в комплекте для измерения давления в статическом и динамическом режимах.

Технические характеристики самопромывных фильтров ViEiR

№	Характеристика	Ед. изм.	JC152	JC154	JC154
1	Номинальный диаметр	мм	15	20	25
2	Рабочее давление	МПа	1,6	1,6	1,6
3	Пробное давление	МПа	2,4	2,4	2,4
4	Пропускная способность на чистом фильтре, Kv	м³/час	3	4,9	9,2
5	Номинальная производительность на чистом фильтре	м³/час	1,35	2,21	4,28
6	Размер ячейки фильтра первой ступени	мкм	1000
7	Размер ячейки фильтра второй ступени	мкм	100
8	Диапазон температур рабочей среды	°С	+1 / 110
9	Стандарт резьбы		ГОСТ 6357-81
10	Допустимая температура среды, окружающей фильтр	°С	60	60	60
11	Максимальная относительная влажность среды, окружающей фильтр	%	80	80	80
12	Допустимый изгибающий момент на корпус изделия	Нм	83	133	210
13	Допустимые монтажные моменты при выполнении резьбовых соединений	Нм	35	45	65
14	Размер резьбы под дренажный кран	дюймы	3/8"
15	Размер резьбы под манометр	дюймы	1/4"	1/4"	1/4"
16	Диапазон измерения манометра	бар	0 ÷ 10
17	Диаметр штуцера под шланг	мм	14	14	14
18	Средний полный срок службы	лет	15	15	15

Конструкция и материалы

Крестовина: латунь CW617N.
Присоединительный штуцер: латунь с уплотнительным кольцом NBR.
Колба фильтра: ударопрочный прозрачный синтетический материал или латунь CW617N.
Фильтрующий элемент: нержавеющая сталь AISI306.
Дренажный кран: латунь CW617N, шаровой затвор из хромированной латуни.

Инструкция по монтажу

Фильтр должен устанавливаться на горизонтальном участке трубопровода в вертикальном положении (сливным краном вниз). Направление потока должно соответствовать направлению стрелки на корпусе фильтра.

Не допускается нагрузка на фильтр от трубопровода (изгиб, сжатие, растяжение, кручение, перекосы, вибрация).

Указания по эксплуатации и техническому обслуживанию

Промывка фильтра может производиться четырьмя различными способами:

Слив осадка через сливной кран.
Промывка при закрытых входном и выходном кранах.
Обратная промывка через байпас.
Ручная очистка фильтрующих элементов с использованием щетки или раствора кислоты.

Не допускается замораживание рабочей среды внутри изделия.

Гарантийные обязательства

Гарантийный срок: 7 лет (84 месяца) со дня продажи конечному потребителю.

Срок службы: 15 лет с момента начала эксплуатации.

Гарантия не распространяется на дефекты, возникшие в результате:

Нарушения правил эксплуатации.
Ненадлежащей транспортировки.
Воздействия агрессивных веществ.
Пожара, стихийных бедствий, форс-мажорных обстоятельств.

Характеристики

Наличие	на складе
Диаметр резьбы	1"
Тип арматуры	фильтры трубопроводные
Материал	латунь
Серия	Самопромывной фильтр VIEIR 1" с манометром стекло (1/8)

Документы

Самопромывные фильтры VIEIR 151-155 839 кб
